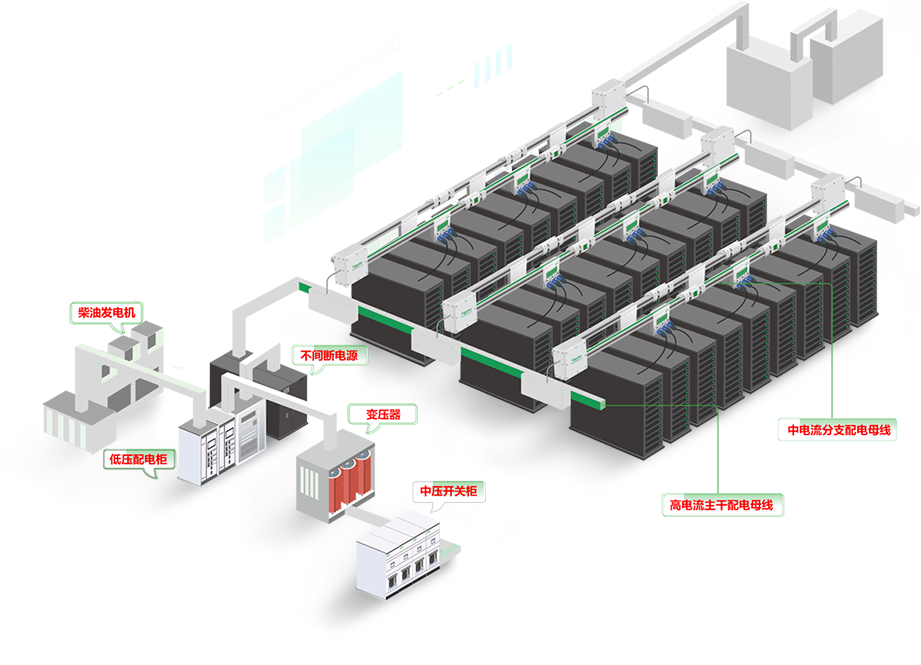

包括变压器，备用发电机，低压主配电柜在内的主配电连接方案
包括UPS不间断电源，低压二级配电柜，机柜机架和其他关键负载在内的终端配电方案
INTRODUCE

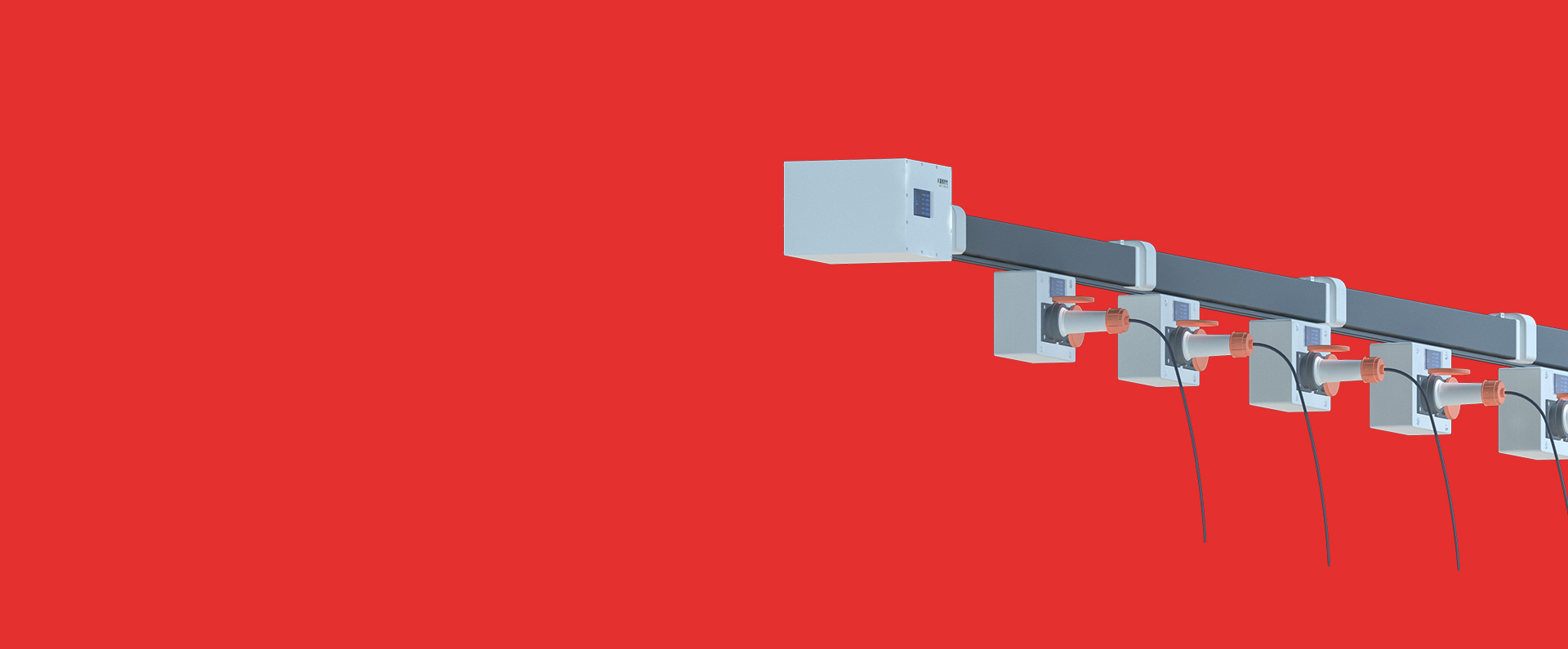

瀛楷电气推出的 E-Win Smart智能小母线解决方案，具备全点位安装、去线缆化、工厂预制化、A/B 路严格色彩管理区分及末端插接箱实现即插即用等优势，可有效解决数据中心末端配电的核心痛点。
作用: 用于连接机房母线系统，实现电力接入
规格: 400A/250A
进线空开主要部件: 防雷、空开、指示灯、输入接线排
小母线智能触摸屏采用 10 寸工业嵌入式触摸屏，实现现场数据采集、汇总、展示、报警及数据上传功能
作用: 外壳采用优质铝镁合金一体成型，外形精致美观
规格: 标准尺寸: 1~3m
主要部件: 母线导体(高纯度母铜排99.99%)母线外壳 (铝镁合金型材)，绝缘护套(增强型阻燃型材)
作用: 安装于智能母线槽末端，与直线段对接，支持在线热插拔，用于实现 T 机柜末端 PDU 供电
规格: 工业连接器或垂线输出，分接单元支路开关可选32A、63A; 支路路数支持1路、2 路、3路、6 路电路输出,可集成智能检测功能
主要部件: 箱体外壳(强度高、质量轻)连接器(即插即用紧固耐久可靠)、末端空开(精细化控制,国际知名品牌)工业连接器头 (灵活配置，对接可靠)
Features
触头采用铜合金性能之首铍青铜设计，耐磨、耐蚀、耐疲劳、高导电、高导热。
插接箱防呆设计，杜绝现场施工质量隐患。
插接箱触头标配触点温度检测，母线槽连接段关键位置支持在线红外温度扫描，杜绝热隐患。
内部铜排采用阻燃增强级 PC 防护，耐温130℃以上。
母线槽采用型材设计，支持插接箱现场全点位安装，即插即用，满足不同位置配电输出需求。
导轨采用铝镁合金，高导热高强度设计，降低母线槽自身发热损耗。
插接箱支持多种配置（1/2/3/6 路）与不同输出接口、支持 A/B 路不同颜色区分设计，满足客户定制化需求。
集成微模块安装与监控显示，本地监控图形化显示，简单易用。
支持故障录波（选配），2年内事件记录查询提升故障排查效率与准确性，三相不平衡优化，支持三相不平衡告警与 AI 优化推荐，支持 MODBUS或 SNMP等多种通讯协议，支持多套集中监控管理。
支持多种分类方式统计两路主输入（始端箱）和各支路（机柜）电能，可表格/图形展示，并以表格形式导出至浏览器。
SCHEME
近年来，我国信息技术行业发展十分迅猛，得益于国家政策的大力支持，政府金融、互联网公司、运营商等客户都在不断地新建和升级数据中心，以匹配其数据业务的增长速度。我国数据中心IT市场一直保持着连续快速增长的态势。国内数据中心的大力建设和发展，对于其基础设施也提出了更高的要求，数据中心智能小母线系统正是在这样的大背景下应运而生，并被逐渐推广使用。
主要解决思路：
智能小母线以其独特的空间优化、配电灵活性、能效管理与运维效率优势，正在引领数据中心配电系统的变革。
高可靠性
柔性灵活
高可用性
弹性扩容
长寿命
空间利用率高

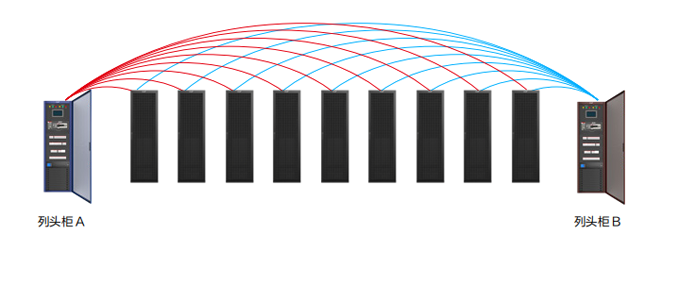

传统列头柜方案

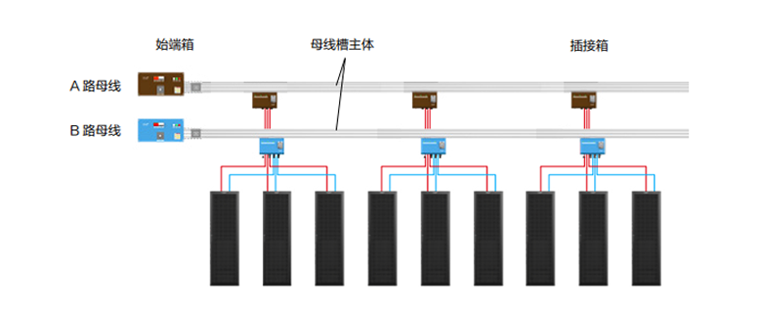

智能小母线方案
